기계설비나 배관을 다루다 보면 가장 많이 마주치는 장치가 바로 밸브(Valve)입니다.
그런데 막상 밸브 종류를 보면 게이트, 글로브, 볼, 버터플라이… 이름만 들어도 헷갈리기 쉽죠.
오늘은 초심자도 “아, 이게 이런 원리구나!” 하고 감 잡을 수 있도록 밸브 종류와 작동 원리를 최대한 직관적으로 정리해드립니다.
🔍 밸브가 하는 일, 정말 간단하게 정리하면?
밸브는 유체의 흐름을 열고(ON), 닫고(OFF), 조절하는(Control) 장치입니다.
유체가 흐를 때 전체 시스템은 기본적으로 다음 식을 따릅니다.
- Q : 유량
- A : 유로 단면적
- V : 유속
즉, 밸브가 A(유로 면적)를 조절해서 유량을 바꾸는 것이 기본 원리입니다.
🔧 주요 밸브 종류 & 작동 원리
아래 순서는 실제 현장에서 사용 빈도가 높은 순서 기준입니다.

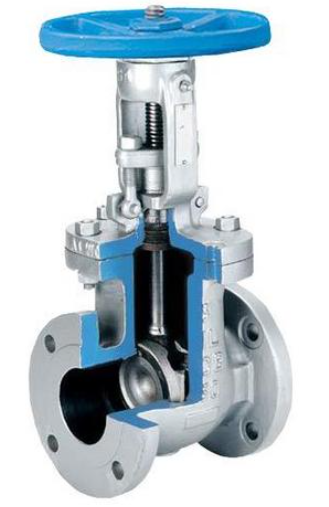

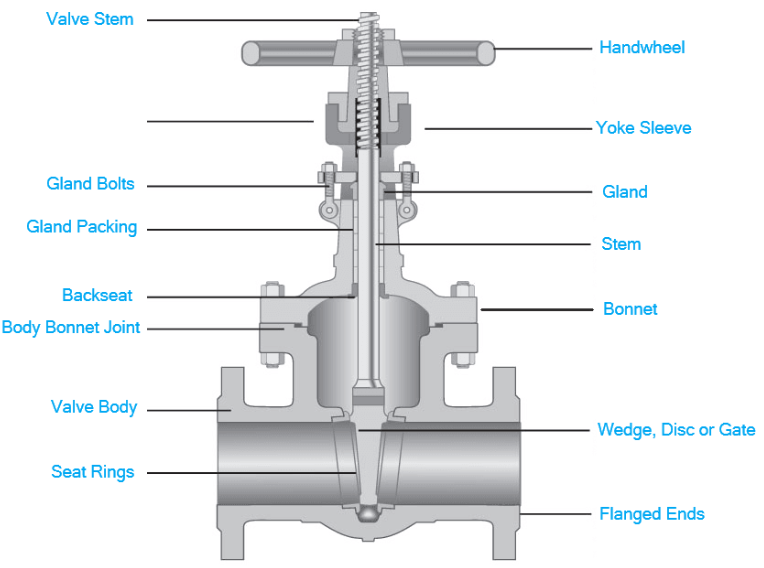

🟦 게이트 밸브(Gate Valve)
유로에 ‘문(Gate)’처럼 생긴 판이 위아래로 움직이면서 개폐하는 구조예요.
● 작동 원리
핸들을 돌리면 스템이 회전 → 게이트가 위아래 직선 이동
결과적으로 유체 흐름을 완전히 열거나 완전히 닫는 것에 최적화되어 있습니다.
● 특징
- 압력 손실이 거의 없음
- 조절용에는 적합하지 않음 (중간 개방 시 진동·캐비테이션 발생)
✔ 일상 예시
수도관 메인라인을 잠글 때 쓰는 큰 밸브가 보통 게이트 밸브입니다.

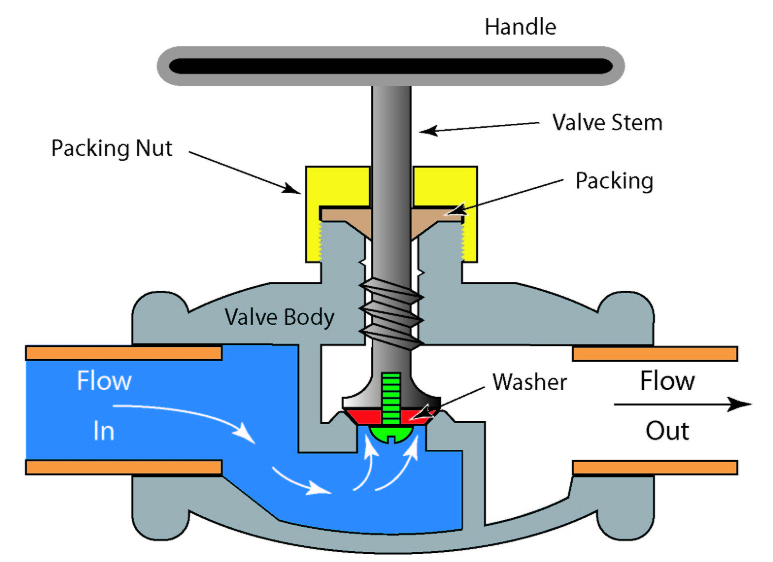

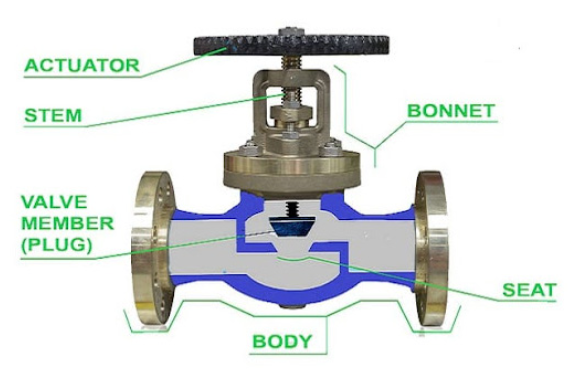

🟦 글로브 밸브(Globe Valve)
밸브 안에서 패킹이 위아래로 움직이며 유로를 조절하는 구조입니다.
● 작동 원리
글로브 밸브는 유체가 S자 형태로 흐르며 압력손실이 생기지만 대신 정확한 유량 조절이 가능합니다.
즉, 개도율을 조금만 바꿔도 정밀 조절 가능.
● 특징
- 조절용(Control)에 최적
- 압력손실이 비교적 큼
✔ 일상 예시
보일러·난방 배관의 미세 조절용 밸브로 많이 쓰입니다.

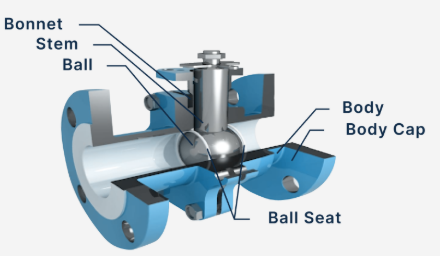

🟦 볼 밸브(Ball Valve)
유로가 뚫린 공(ball)이 돌아가며 ON/OFF 되는 구조로, 가장 직관적입니다.
● 작동 원리
핸들을 90° 돌리면 볼의 구멍 방향이 바뀌면서 즉시 개폐됩니다.
● 특징
- 빠른 개폐
- 누설 거의 없음
- ON/OFF 전용 (미세 조절은 불리)
✔ 일상 예시
싱크대 싱크볼 아래 설치된 청소밸브 대부분이 볼 밸브입니다.
🟦 버터플라이 밸브(Butterfly Valve)
디스크가 회전하면서 물길을 여닫는 구조입니다. 큰 배관에서 많이 쓰입니다.
● 작동 원리
디스크(날개)가 90° 회전하며 유로를 차단 or 개방.
K (손실계수, Loss Coefficient)
- 밸브 종류·형상·개도율에 따라 달라지는 저항의 크기
- 숫자가 클수록 흐름이 많이 방해받는다는 뜻
- 예) 글로브 밸브 K ↑↑ (저항 큼)
- 버터플라이 밸브: 개도율 30% 미만이면 K가 급격히 증가
- 볼 밸브: 거의 K 낮음 (저항 작음)
즉, 밸브가 얼마나 뻑뻑하냐(저항 크냐)를 나타내는 값.
디스크가 유로 한가운데 존재해서 개도율 변화에 따라 손실이 빠르게 증가합니다.
● 특징
- 매우 가벼움
- 대구경 배관에 경제적
- 정밀 조절보단 ON/OFF에 강함

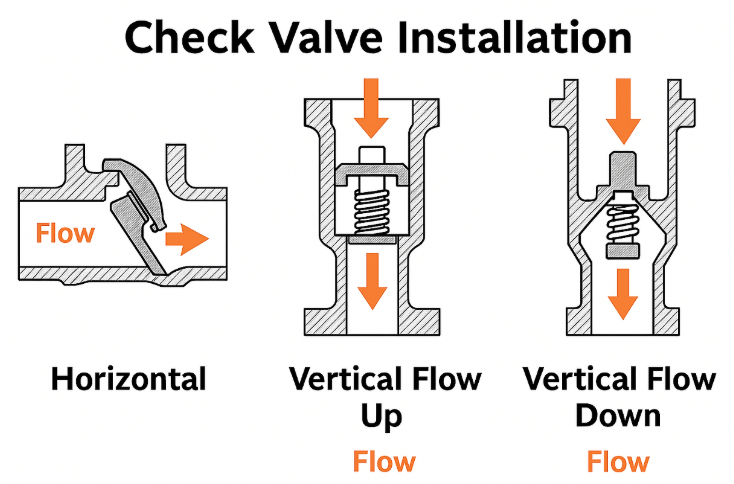

🟦 체크 밸브(Check Valve)
역류를 자동으로 막는 밸브입니다. 펌프 배관에서 필수!
● 작동 원리
유체가 흐를 때는 개방
역류하려고 하면 디스크가 자동으로 닫힘
외력을 사용하지 않고 유체 힘으로 자동 동작하는 특징이 있습니다.
✔ 일상 예시
수족관·수영장 배관 등 펌프 있는 곳엔 거의 100% 들어갑니다.
🟦 주요 밸브 비교표
| 밸브 | 작동 방식 | 장점 | 단점 | 주요 용도 |
| 게이트 | 게이트가 상하 이동 | 손실 적음, 대유량 적합 | 조절용 불가 | 메인라인 ON/OFF |
| 글로브 | 디스크로 미세 조절 | 정밀 제어 가능 | 압력손실 큼 | 컨트롤 밸브 |
| 볼 | 볼의 구멍이 회전 | 빠른 개폐, 누설 적음 | 조절 부적합 | 가정·산업 전반 |
| 버터플라이 | 디스크 회전 | 가볍고 경제적 | 중간 개도 시 손실 증가 | 대구경 배관 |
| 체크 | 유체 방향 자동 개폐 | 역류방지 필수 | 유지보수 필요 | 펌프 라인 |
✏️ 유체 시스템에서 밸브 선택 팁
마지막으로 실제 설계나 시공할 때 바로 적용할 수 있는 팁입니다.
- 정밀 조절이 필요? → 글로브 밸브
- ON/OFF만 필요? → 게이트/볼
- 대구경이면 → 버터플라이
- 역류 위험이 있으면 → 체크 밸브 필수
- 압력손실 고려
- 글로브 > 버터플라이 > 볼 > 게이트 순서로 큼
현장에서 이 기본만 알면 80%는 바로 판단할 수 있어요.
🔚 마무리
밸브는 복잡한 기계 같지만, 핵심 원리는 “유로 면적 변화로 유량을 조절한다”는 단 한 가지입니다. 그 안에서 구조만 달라질 뿐이죠.
이번 글을 참고해 장비 선정, 설계 또는 공부에 활용해 보시면 확실히 감이 올 거예요!
