열교환기는 기계·공조·화공 분야에서 가장 많이 쓰이는 장비 중 하나죠.
처음 접하면 구조도 복잡해 보이고, 작동 원리도 어렵게 느껴지지만… 사실 기본 개념만 딱 잡으면 훨씬 쉽게 이해할 수 있어요.
🔥 열교환기가 뭐예요?
열교환기(Heat Exchanger)는 두 유체 사이에서 열을 전달해 온도를 바꾸는 장치입니다.
가장 쉬운 예로는 자동차 라디에이터, 냉장고 뒷면 응축기, 에어컨 실외기 코일 등이 있어요.
실생활 예로 비유하면…
- 뜨거운 커피를 금속 머그컵에 부으면? → 금속이 식으면서 커피 열을 가져감 → 열이 이동한 것
- 그렇다면 금속컵이 바로 “작은 열교환기 역할”을 한 셈이죠.
📘 열교환기 필수 공식
열교환기에서 가장 기본이 되는 열전달 공식은 아래와 같아요:
📌 공식 설명
- Q: 열전달량(W) — 열교환기가 실제로 옮기는 열의 양
- U: 총괄열전달계수(W/m²·K) — 열이 얼마나 잘 전달되는지 나타내는 계수
- A: 열교환 면적(m²) — 전열판이나 튜브의 전체 면적
- ΔT lm:
- 온도차가 클수록, 전달면적이 넓을수록, 열전달계수가 높을수록 더 많은 열을 옮길 수 있다는 뜻입니다.
- 설비 설계할 때 왜 겉면적을 넓히거나 표면을 골(groove)로 처리하는지 이해되죠?
🧊 열교환기 작동 원리
열교환기의 기본 원리는 단순합니다.
“따뜻한 유체는 식고, 차가운 유체는 데워진다.
두 유체는 절대 섞이지 않는다(대부분의 경우).”
대표적인 구조는 간접 열교환 방식입니다.
💧 예시
- 보일러 온수를 데울 때, 난방수(뜨거운 물)가 코일을 지나가면서 급수(찬물)와 열을 주고받음
- 두 유체는 벽(튜브나 판) 하나를 사이에 두고 오직 ‘열’만 이동
🛠️ 열교환기 종류 (초보자도 이해되는 구조 설명)

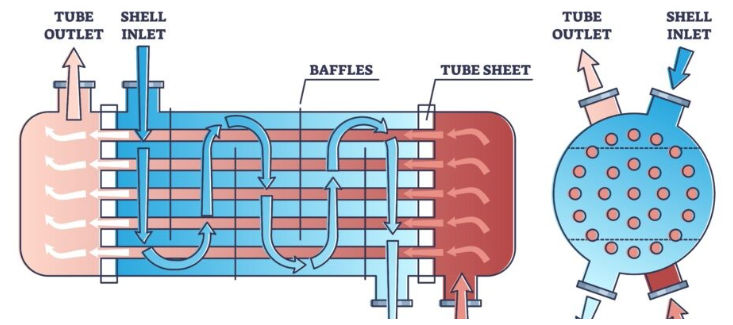

① 셸 앤 튜브 열교환기 (Shell & Tube)
가장 많이 사용되는 형태.
- 바깥통(Shell) + 내부 튜브 묶음(Tube bundle)
- 고온/저온 유체가 각각 셸과 튜브 쪽을 흐르며 열 교환
- 고압·대용량 공정에 매우 강함

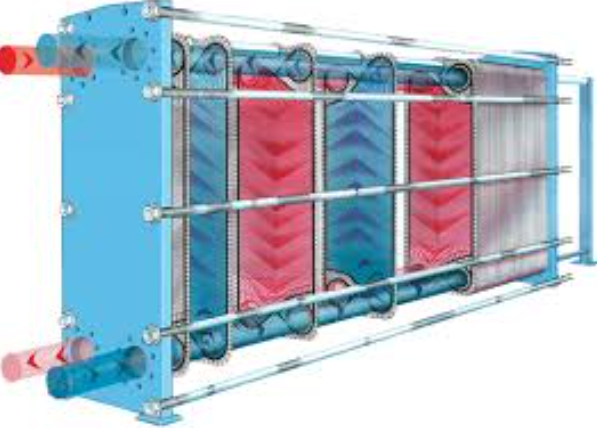

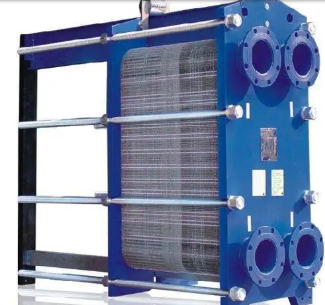

② 판형 열교환기 (Plate Heat Exchanger, PHE)
- 얇은 금속 판을 겹겹이 쌓아서 만든 구조
- 판 사이로 뜨거운 물/찬물이 번갈아 흐름
- 효율 높고 청소 및 유지보수 용이

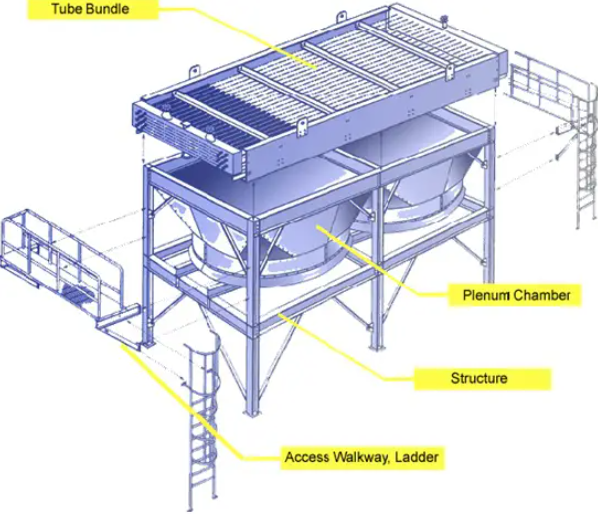

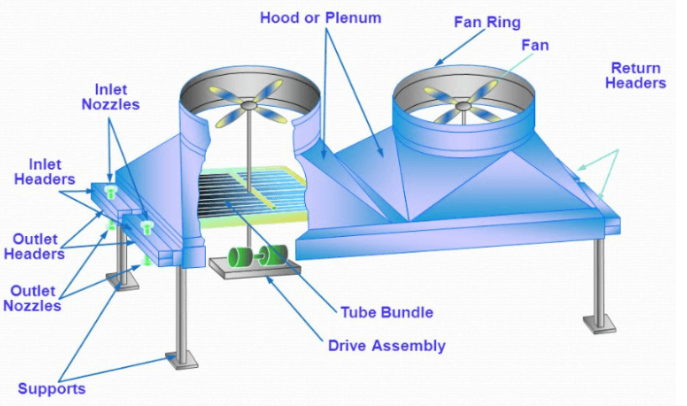

③ 공랭식 열교환기 (Air Cooled Heat Exchanger)
- 에어컨 실외기처럼 공기를 이용해 열을 냄
- 팬(Fan)이 바람을 강제로 불어넣어 냉각 효율 증가
🧮 열교환기에서 꼭 알아야 하는 계산 요소
1) LMTD (로그 평균 온도차)
열교환기의 핵심 개념.
두 유체의 온도차가 열교환기 앞/뒤에서 달라지기 때문에 평균온도차를 로그식으로 계산합니다.
표로 정리하면 이해가 쉬워요👇
📌 열교환기 온도차 개념 정리

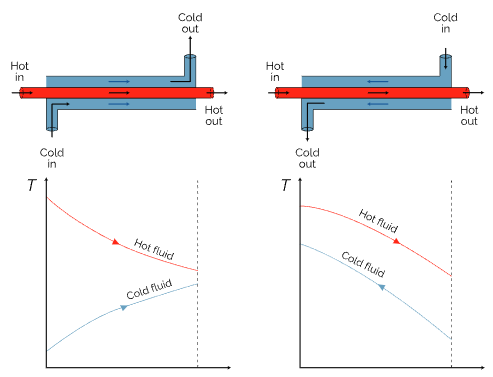

| 구분 | A지점 온도차 ΔT1 | B지점 온도차 ΔT2 | 의미 |
| 대향류 | 큰 온도차 유지 | 작은 온도차 | 가장 효율 좋음 |
| 병류 | 처음엔 크고 금방 감소 | 작아짐 | 효율 낮음 |
| LMTD | ΔT1과 ΔT2의 로그 평균 | — | 설계 계산용 대표값 |
2) 전열면적(A)
효율 높이려면?
✔ 표면적 넓히기
✔ 핀 부착
✔ 유로 설계 최적화
3) 총괄열전달계수(U)
U값은 소재, 오염(Scaling), 유체 속도에 따라 달라져요.
✔ 튜브 속도 증가 → 난류 증가 → U ↑
✔ 스케일 발생 → 열저항 증가 → U ↓
✔ 스테인리스·구리·티타늄 등 재질에 따라 차이 발생
🧪 일상에서 보는 열교환기 예시
- 자동차 라디에이터 → 엔진 냉각
- 에어컨 실내기/실외기 → 냉매의 기화·응축
- 온수기 코일 → 찬물을 순식간에 데우는 역할
- 냉장고 뒷면 검은 코일 → 내부 열을 밖으로 방출
이렇게 보면 사실 열교환기는 우리 생활 속 어디에나 숨어 있어요!
