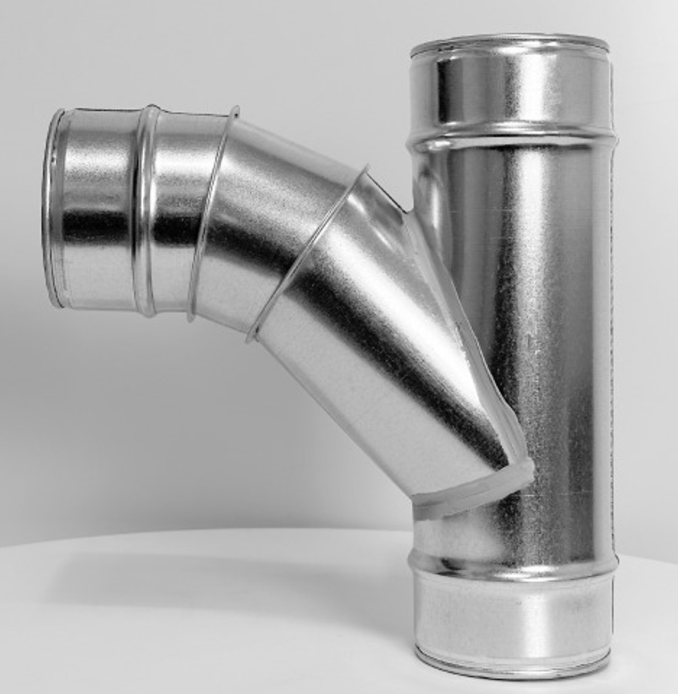

1. 배관·덕트 설계, 생각보다 어렵지 않아요

처음 배관이랑 덕트 설계를 배울 때 제일 당황스러웠던 건 “이걸 대체 어디서부터 이해해야 하지?” 하는 막연한 느낌이었어요.

배관은 물·기름·가스가 지나가고, 덕트는 공기가 지나가는 구조물이라는 건 알겠는데,
막상 설계하려고 하면 직경 계산, 유속 선정, 압력손실, 자재 선택, 시공성 등 알아야 할 게 한 번에 확 몰려오거든요.

그래서 오늘은 초심자도 쉽게 이해할 수 있는 배관·덕트 설계 기초 개념을 하나씩 직관적으로 풀어드릴게요.

이 글 하나만 읽어도 “아, 이런 흐름으로 설계가 되는구나! 💡 ”하고 감 잡으실 수 있게 만들어보겠습니다.

2. 배관·덕트의 기본 개념부터 딱 잡자

📌 배관(Piping) 과 덕트(Duct)의 차이

배관(Pipe): 물, 기체, 스팀, 오일 등 다양한 유체가 흐름
덕트(Duct): 공조·환기용 공기가 흐름

둘 다 “유체가 흐르는 길”이라는 점은 같지만 설계 기준과 계산 방식이 조금 달라요.

📌 배관·덕트 설계의 핵심 흐름

유량(Q) 파악
유속(V) 선정
직경(D) 결정
압력손실 계산
재질 및 구조 선정

말로만 보면 복잡해 보이지만, 사실은
“얼마나 빨리 흘릴지 → 그에 맞는 크기는? → 손실은?” 이런 순서예요.

3. 기본 설계 공식 — 사실 이것만 알면 50%는 이해한 거예요

1) 유량과 직경 관계

배관 설계에서 반드시 나오는 공식입니다.

Q: 유량 (m³/s)
V 유속 (m/s)
A: 단면적 (m²)

단면적 A는 원형이니까

두 공식만 합치면 유량이 크면 직경이 커지고, 유속을 낮추면 직경이 더 커진다.

이게 설계 핵심이에요.

3. 직관적으로 이해하는 배관·덕트 유속

제가 처음 배울 때 제일 헷갈렸던 게 바로 “유속(V) 선정”이었거든요.
근데 이렇게 생각하면 쉬워져요.

✔ 실생활 예시로 느껴보기

빨대 직경이 너무 작으면?
→ 물 빨아먹기 힘듦 → 압력손실이 커서 그래요.
빨대가 너무 크면?
→ 물은 잘 나오는데 빨대 자체가 너무 커져서 비효율적.

배관·덕트도 똑같아요.

✔ 일반적으로 쓰는 유속 기준

구분권장 유속

냉온수 배관	1.0 ~ 2.0 m/s
스팀 배관	10 ~ 20 m/s
일반 공조 덕트	5 ~ 8 m/s
환기·배기 덕트	6 ~ 12 m/s

👉 유속이 너무 높으면 소음·진동 발생
👉 너무 낮으면 직경이 커져 비용 증가

그래서 설계는 항상 “적당한 유속 찾기 게임”이라고 생각하면 쉬워요.

4. 실제로 사용하는 계산 흐름 예시

아주 단순하게 예시를 만들어볼게요.

✔ 예시: 5,000 CMH 공조 덕트 설계

１. 유량 변환

２. 공조 덕트 권장 유속 6 m/s 선택

3. 원형 덕트라면 직경 구하기

👉 DN550 정도의 덕트가 적정

이렇게 실제 계산까지 연결되면 확실히 감이 올 거예요.

3. 결론 — 마지막으로 기억해야 할 것들

오늘 설명드린 배관·덕트 설계 기초 내용은 실무에서 정말 자주 쓰이는 개념들이에요.
아래 3가지만 기억하면 설계 흐름이 잡힙니다.

🔑 핵심 요약

유량(Q) → 유속(V) → 직경(D) 순서
유량이 크면 직경이 커지고, 유속이 높으면 압력손실 증가
경제성과 시공성을 고려해서 적정 유속을 선택

🎯 팁

설계 연습할 때 유량만 먼저 정해놓고 유속을 바꿔보세요.
직경이 어떻게 변하는지 직접 계산해보면 훨씬 이해가 빨라요.
앞으로 나올 펌프·팬 계산 글도 함께 보시면 설계 전체 흐름을 잡을 수 있어요.
