유량 압력 계산 기초

유체를 다루는 모든 설비 배관, 펌프, 보일러, 냉동기, 콤프레서의 핵심은 결국 유량(flow rate)과 압력(pressure)입니다.

처음 공부하실 때 가장 많이 헷갈리는 부분도 이 두 가지죠.



“유량이 크면 압력도 커지나요?”
“압력은 어느 위치에서 측정해야 하나요?”
“단면적이 커지면 유속은 느려지나요?”



이런 질문을 자연스럽게 해결할 수 있도록,



이번 글에서는 유량·압력 계산의 기본 개념 → 실제 계산 → 실무에서의 적용까지 한 번에 정리해드릴게요.

---

유량과 압력, 헷갈리는 이유부터 정리

유량과 압력은 서로 연결되어 있지만 동일한 개념은 아닙니다.

• 유량(Q) : 단위 시간 동안 흐르는 유체의 양
• 압력(P) : 유체가 면에 가하는 힘

유량을 결정하는 것은 속도 + 면적,
압력을 결정하는 것은 높이 차 + 속도 변화 + 손실입니다.



둘은 서로 영향을 주지만 직접 비례 관계는 아니에요.



그래서 “유량을 올리면 압력이 오른다거나 내려간다”는 말만으로는 항상 정답이 되지 않습니다.

---

1. 유량(Q) 계산의 기본 공식

유량의 기본식은 아래 딱 하나입니다.

• Q: 유량 (m³/s 또는 L/min)
• V: 유속 (m/s)
• A: 단면적 (m²)

✔ 원형 배관 단면적 공식



📌 배관 직경별 단면적 & 유량

배관 내경(D, mm)	단면적 A (m²)	유량 Q (m³/h), 유속 1 m/s 기준
25	0.00049	1.76
50	0.00196	7.07
80	0.00503	18.1
100	0.00785	28.3
150	0.0177	63.7

✔ 위 표는 실무에서 배관 직경만 보고 대략적인 유량을 감 잡을 때 많이 쓰입니다.

---

2. 압력(P) 계산의 기본 공식

1) 기초 공식 ρgh(정압)

유체 압력의 가장 기본은



즉 높이차 = 압력차 라는 사실입니다.

→ 이건 정압(static pressure)만 고려한 상황입니다.
→ 속도 변화도 없고, 마찰손실도 없고, 단순히 높이 차 때문에 생기는 압력.

---



2) 정압만 있으면 안 되는 이유 → 유속(동압) 때문

실제 배관에서 유량이 흐르면 속도가 생기고, 속도는 압력을 더 먹어요.

속도에 의해 생기는 압력 성분을



이라고 표현하며, 이것이 바로 동압(dynamic pressure) 입니다.



즉 압력은 정압 + 동압으로 구성됩니다.

---

3) 배관에서는 손실이 반드시 발생 → 손실압력(head loss)

유체는 배관을 지나며 다음에서 에너지를 잃습니다.

• 내부 마찰
• 굴곡(엘보, 티, 밸브)
• 길이 손실
• 장치 통과 손실

이때 빠져나가는 압력 성분을

​

이라고 하며, 이것이 손실압력(loss) 입니다.

---

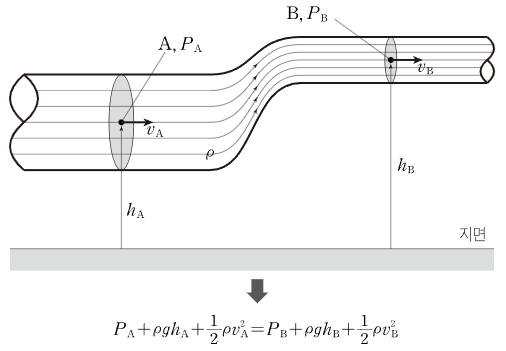

4) 그래서 베르누이 방정식이 등장하는 것

​

이 식은 결국

• 정압(압력 P)
• 동압(속도항 ½ρV²)
• 위치에너지(ρgh)
• 손실(head loss)

이 넷이 어떻게 균형을 이루는지 나타낸 것입니다.





---

3. 유량이 변하면 압력은 어떻게 변할까? (핵심)

많은 분들이 오해하는 부분이 바로 이겁니다.



❌ “유량 증가 → 압력 증가”

❌ “압력 증가 → 유량 증가”



실제로는 상황마다 다릅니다.

✔ 배관만 있을 때

유량이 증가하면 마찰 손실 증가 → 압력 손실 증가
즉, 압력은 떨어지는 경향이 있어요.

✔ 펌프가 있을 때

유량 증가 → 펌프 헤드 감소

펌프 성능곡선 자체가 유량이 증가하면 토출 압력은 낮아지는 특성을 갖습니다.

---

4. 실제 계산 예시로 이해하기

🎯 예제 조건

• 배관 내경 50mm
• 유속 2 m/s
• 물(ρ=1000 kg/m³)
• 높이 차 5m

(1) 유량 계산

​

  D=0.05m



  A=0.00196 m2



(2) 높이 차로 인한 압력 변화



(3) 유속에 의한 동압 변화



📌 압력 요소별 비교



압력	요소값	영향
정압(5m 수두)	0.49 bar	가장 큰 영향
동압(2m/s)	0.02 bar	비교적 작음
손실(피팅/마찰)	설치 환경 따라 달라짐	최대 수두 손실의 핵심 요소



---

5. 실무에서 꼭 알아야 하는 포인트

1) 배관이 길수록 압력 손실은 무조건 증가

→ Darcy-Weisbach 또는 Hazen-Williams로 계산

2) 유속이 빠르면 좋지 않음

→ 소음·진동·침식 발생

권장 유속

• 물 배관: 1.0 ~ 2.5 m/s
• 냉수·온수: 1.5 ~ 2.0 m/s

3) 펌프 선택 시 “유량과 압력”을 동시에 만족해야 함

→ 유량만 보고 펌프 선택하면 100% 문제 발생
→ 압력만 보면 유량이 안 나옴

4) 높이 차는 생각보다 큰 영향

→ 10m 상승 시 약 1 bar 손실 발생

---

유량·압력 계산은 결국 ‘연결된 개념’입니다

유량은 속도와 면적으로 결정되고,

압력은 높이·속도·손실의 균형으로 결정됩니다.



두 개념을 하나하나 따로 보는 것이 아니라,
“하나가 변하면 다른 하나에 어떤 영향이 가는가?”
이렇게 연결해서 이해하면 실무에서도 훨씬 빠르게 문제를 파악할 수 있어요.



특히 펌프·배관·압력계 설비를 다루시는 분들은
유량과 압력 계산만 정확히 잡아도 80%는 해결됩니다.
