회전수 변화가 유량 · 압력 · 동력에 미치는 영향



현장에서 펌프·팬·블로워를 운전하다 보면 꼭 듣게 되는 말이 있습니다.



“회전수 조금만 올리면 유량이 얼마나 늘어나요?”

“인버터로 속도 조절하면 전력은 얼마나 줄어들죠?”



이 질문에 답하는 핵심 개념이 바로 Affinity Law(어피니티 법칙, 상사 법칙) 입니다.

복잡한 유체역학 계산 없이도, 회전수(N) 만 알면 유량(Q), 양정(H), 동력(P) 변화를 쉽게 예측할 수 있어요.

---

1. 기본 개념 – 회전수 N이 변하면?

회전기기에서 가장 중요한 가정은 “기하학적 형상이 동일한 상태에서 회전수가 변할 때”의 관계입니다.



이때 나오는 대표 공식이 바로 아래 세 가지입니다.

---

① 유량(Q)은 회전수(N)에 비례

• Q : 유량
• N : 임펠러 또는 팬의 회전수

👉 회전수를 10% 올리면 유량도 약 10% 증가.



직관적 예시
선풍기 1단 → 3단으로 올리면 바람량이 증가하는 느낌과 동일합니다.

---

② 압력·양정(H)은 회전수(N)의 제곱에 비례



👉 회전수 10% 증가 → 양정은 약 21% 증가.



왜 제곱일까?
유체 속도가 빨라질수록 압력에 미치는 영향이 커지기 때문입니다.

속도에 비례하는 에너지(동압)가 제곱으로 증가하기 때문이죠.

---

③ 동력(P)은 회전수(N)의 세제곱에 비례



👉 회전수 10% 증가 → 전력은 약 33% 증가.



많은 엔지니어들이 이 공식 때문에

“인버터(VFD)로 속도 조금만 낮춰도 전력 절감이 크다.” 라고 말합니다.



실제로도 전력(P)은 N³ 비례라 절감 효과가 매우 큽니다.



VFD(가변 주파수 드라이브)의 역사

교류 유도 전동기는 1800년대 후반에 다상 전류를 이용하여 회전 자기장을 생성하는 방식으로 개발되었습니다. 교류(AC) 유도 전동기의 회전자는 이 회전 자기장을 따라 회전하며 펌프, 팬, 기계류와 같은 회전 장비에 연결하여 사용할 수 있습니다. 유도 전동기의 한계는 공급되는 교류 전원의 주파수와 비슷한 속도로만 회전할 수 있다는 점입니다.

교류 가변 주파수 드라이브(VFD)는 공급 전류의 주파수를 효율적으로 전자적으로 조절하여 모터 속도를 변화시킬 수 있게 함으로써 교류 유도 모터의 활용 방식을 획기적으로 변화시켰습니다. 초기에는 합성 섬유, 철근, 알루미늄 호일 제조 공정 제어에 VFD가 사용되었습니다. VFD는 공정 성능을 향상시키고 유지보수 비용을 절감하는 효과를 가져왔습니다. 그 결과, 모터 발전기 세트와 직류(DC) 드라이브를 대체하는 데 널리 사용되기 시작했습니다.

이후 1970년대 에너지 위기 동안 에너지 절약은 매우 중요해졌습니다. VFD는 대형 펌프 분야에서 에너지 소비를 줄이는 데 점차 많이 사용되었고, 결국 HVAC 팬 시스템에도 적용되었습니다.
VFD(가변 주파수 드라이브)는 모터 속도 제어에 필수적인 구성 요소입니다. VFD는 효율을 향상시키고 기계 부품의 마모를 줄이며 시스템 성능을 개선합니다. 기본적으로 모터에 공급되는 주파수와 전압을 제어하여 애플리케이션의 속도 요구 사항에 맞추는 데 사용됩니다.

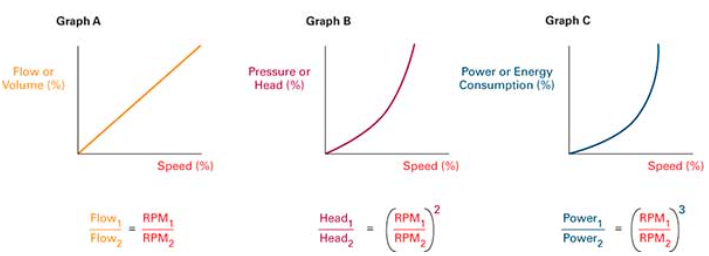

(그래프 A)  유량/부피는 속도에 비례한다.

(그래프 B) 압력/수두는 속도의 제곱에 비례한다.

(그래프 C) 동력 또는 에너지 소비는 속도의 세제곱에 비례한다.



---

2. 실제 적용 예시로 이해하기

예시 – 60 Hz(=1800 rpm) → 50 Hz(=1500 rpm)로 낮춘다면?

회전수 비:

1500 / 1800 = 0.833

1. 유량
   Q₂ = Q₁ × 0.833
   → 약 83% 수준
2. 압력
   H₂ = H₁ × (0.833²) = 0.694
   → 약 69% 수준
3. 동력
   P₂ = P₁ × (0.833³) = 0.578
   → 약 57% 수준

단 17% 회전수 감소만으로 전력 43% 절감 가능!

---



📊 Affinity Law(어피니티 법칙, 상사 법칙)



항목	비례 관계	의미
유량(Q)	Q ∝ N	RPM이 증가하면 유량 선형 증가
압력/양정(H)	H ∝ N²	RPM 증가에 따라 압력은 제곱으로 증가
동력(P)	P ∝ N³	전력 소모는 매우 급격하게 증가

---

3. 실무에서 가장 많이 쓰는 상황

① 인버터(VFD) 설치 장비의 에너지 절감 계산

부하가 적을 때 회전수를 10~20% 낮추면 전력 절감폭이 매우 큼.

② 팬·송풍기 풍량 조절

댐퍼 조절 대신 회전수 조절 시 소음 감소 + 전기 절감.

③ 펌프 과유량 문제

펌프가 너무 큰 경우 → 회전수를 낮춰 성능곡선 자체를 이동시켜 문제 해결.

④ 배관 설비에서 “압력 부족” 원인 분석

필요 양정 계산 후, RPM에 따라 얼마나 부족한지 역산 가능.



---

Affinity Law 법칙은 펌프·팬·블로워를 사용하는 모든 산업에서 기본입니다.



공식은 단순하지만 실제 현장에서 매우 강력하게 사용됩니다.



특히

• 에너지 절감
• 장비 최적화
• 회전수 기반 Troubleshooting

이 세 가지 작업에서 핵심적인 기준이 되므로

현장 엔지니어가 꼭 이해해야 하는 필수 개념이라고 할 수 있습니다.
